■ Software Help 軟體說明
● 採用教導盒或視窗操作鍵教導塗膠路徑。
● 針對膠材特性.預吐膠，預停膠的功能設定。
● 每段路徑速度可變,也可同時變化 Z 軸高度。
● 點、線、弧、圓、矩形、複製、巨陣複製、同心圓、 偏移、鏡射..等塗膠路徑模組的設計.降低設計路徑時間。
Device Description 設備說明
● PC-Based 多軸卡 。
● 電腦 & 銀幕 &滑鼠 & 鍵盤。
● 可搭 USB 搖控器 作路徑教導
|
Model型號
|

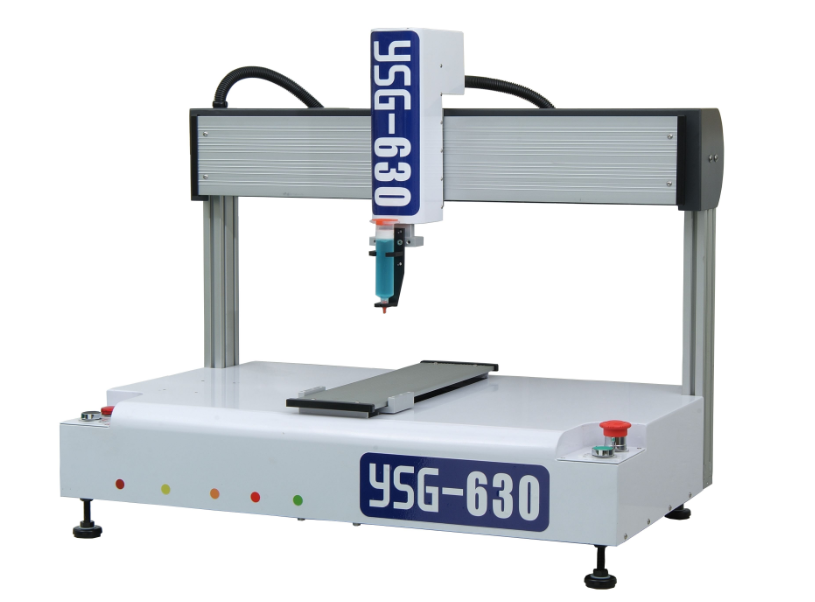

YSG-630
|
|
Axes 軸數
|
3
|
|
Working Range 工作範圍 X/Y/Z (mm)
|
600/300/100
|
|
Load (worktable)：負 載 (kg)
|
Y:15.0 / Z:8.0
|
|
Control Speed 移動速度 (mm/sec)
|
5~100 (max:300)
|
|
Repeatability 重覆精度 (mm)
|
±0.02 per-axis
|
|
Resolution 解析能力 (mm)
|
0.001 / Axis
|
|
Data Storage Method 資料儲存方式
|
PC computer 電腦
|
|
Motor System 馬達系統
|
Micro-stepping Motor 微步進馬達
|
|
Driving Method 傳動方式 X/Y/Z
|
X / Y/ Timing Belt 皮帶式
Z :Ball screw 滾珠螺桿
|
|
Control Method 操作模式
|
PC-Based
|
|
Interpolation Function 補間機能
|
Linear :3 axes / Arc：2 axes
|
|
Programming Method 程式編輯模式
|
Teach 教導模式
|
|
Power Supply 入力電源
|
1phase.110Vor220V.50/60Hz
|
|
Working Temperature 工作環境溫度
|
10~40℃ in doors
|
|
Relative Humidity 工作環境濕度
|
20~90% no condensation
|
|
Dimensions 外型尺寸 (WXDXH mm)
|
800X500X750
|
|
Robot Weight 本體重量 (kg)
|
55
|
|
